負荷概況

廠區內有大量機器人焊接及懸焊、點焊設備，焊機焊接時間極短，負載不穩定，具有極快的諧波及無功功率變化，三相負荷不平衡，致使焊接質量變差，生產效率降低。

由于諧波擾動太快，高頻含量高，常規諧波裝置響應速度跟不上負荷的變化，現場無功補償電容柜因頻繁燒毀而不能使用。功率因數很低，每月要多交不少的無功罰款，供電變壓器容量的實際使用率只有50%。由于諧波很大，影響了焊接質量，機器人焊接系統電壓低停機，沖壓車間其它設備控制板燒毀。

治理措施

治理措施在諧波源前端母線上配置ZWGK APF600A，400V三相四線有源電力濾波器。

治理效果

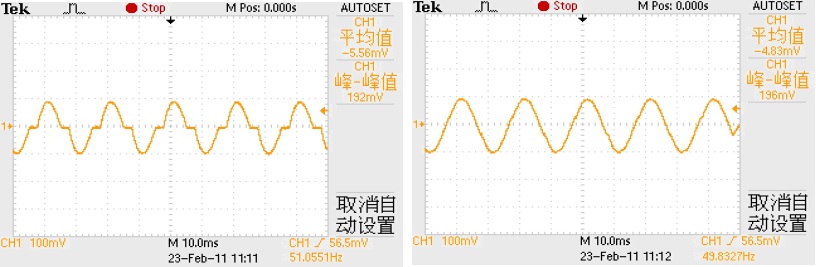

    從上圖比較可以明顯看出，投入ZWGK APF后電流波形基本接近為正弦波。ZWGK APF有源電力濾波器響應速度快，性能突出，諧波電流得到治理，焊接質量得到提高，沖壓車間其它設備安全運行。

運行現場
